Ultimamente per motivi di lavoro ho avuto poco tempo per portare avanti i miei progetti personali.
Questo mio ultimo progetto riguarda un upgrade che ho fatto alla Laser K40 e si tratta di un piano di lavoro regolabile elettricamente.
Chi possiede una laser 40 Watt sicuramente si sarà scontrato con una problematica nota: la distanza tra il laser ed il pezzo da tagliare/incidere.
Se la distanza non è calibrata bene il laser non è efficiente e in certi casi non si riescono a fare lavorazioni.
Il motivo principale è dovuto al fatto che il fascio laser viene collimato dalla lente in un punto ben preciso ed è proprio in tale punto che si concentra tutta la potenza, se la superficie del pezzo non si trova esattamente nel punto di collimazione il laser lavora male.
Il pezzo da lavorare si dovrà trovare esattamente nel punto focale, vedi figura sotto.
Il problema salta fuori quando si devono lavorare pezzi di spessori differenti, anche un solo millimetro potrebbe compromettere l'efficienza del laser, a me capita spessissimo di tagliare compensato da 3 a 6mm, impiallacciatura, carta, plexiglass e ognuno di questi richiedono una distanza diversa rispetto alla lente.
Nella laser K40 la distanza ottimale tra lente e superficie del pezzo è di 50 mm.
Fatta questa doverosa premessa è necessario dotarsi di un sistema per poter regolare agilmente il piano di lavoro in funzione dello spessore del pezzo dal lavorare.

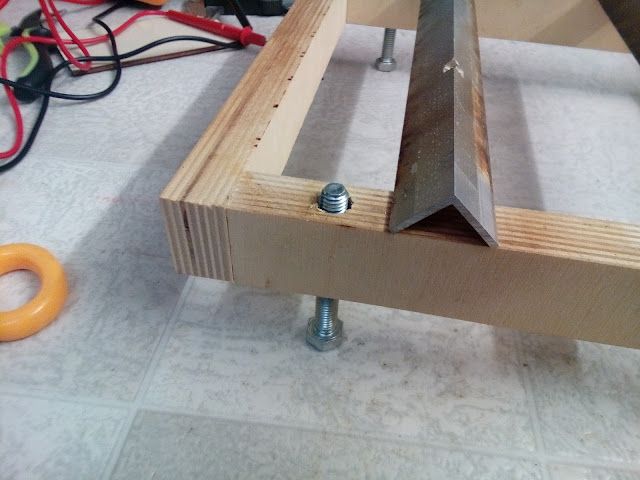

Ci sono diversi modi per poterlo fare, inizialmente avevo costruito un supporto con 4 dadi e 4 viti e per regolare l'altezza del piano ogni volta dovevo toglierlo dalla K40 regolare le 4 viti singolarmente e riposizionarlo, con l'andare del tempo era diventata una vera scocciatura e quando dovevo tagliare pezzi di spessore diversi era anche una bella perdita di tempo.
Decido di mandare in pensione il vecchio piano di lavoro regolabile per costruirne uno più efficiente.
Ho progettato con Rhino tutta la struttura ipotizzando di utilizzare dei comuni profili di alluminio recuperabili in qualsiasi ferramenta, dei pezzi stampati in 3D, qualche cuscinetto, una barra filettata M8, puleggie per stampanti 3D, e un motorino con riduttore recuperato da un giocattolo rotto di mio figlio.
Il principio si basa sull'azionare contemporaneamente 4 barre filettate dotate di puleggia con una cinghia ed un motorino elettrico con riduttore.
Premetto che non ho assolutamente inventato l'acqua calda, ho semplicemente preso spunti da un prodotto già esistente sul mercato.
Dopo aver generato i file .stl li ho caricati nella stampante 3D.
Seguendo le quote ho tagliato e forato i profili di alluminio
Le pulegge per le stampanti 3D hanno un diametro di 5 mm e per poterle calettare sulle barre filettate M8 le ho dovute forare al tornio.
Preparati tutti i pezzi segue la fase di assemblaggio con viti e dadi M3.
Il supporto del motore sarà avvitato su un lato della struttura e oltre al motore saranno montate due coppie di cuscinetti per poter avvolgere meglio la cinghia attorno alla puleggia.
Ora passiamo alla cinghia...
non ne vado molto fiero di come ho adattato la cinghia ma non avevo voglia di aspettare una settimana per ordinare una cinghia chiusa su misura.
Dato che il problema della perdita di passi non c'è ho pensato di prendere una cinghia a metraggio che avevo in casa e di cucirla con del filo da pesca. Il risultato non è il massimo ma fino a che funziona rimarrà così.
I collegamenti elettrici per azionare il motorino sono molto semplici, praticamente con un doppio commutatore ho collegato i fili in modo da invertire il verso della corrente.
corrente verso positivo |
Stato di fermo |
corrente verso negativo |
Il motore è alimentato con una comune pila da 9 Volt
Fatti i collegamenti ho fatto un foro sul pannello frontale della K40 nel quale ho inserito il commutatore.
Ora per poter regolare l'altezza in modo manuale e veloce ho tagliato una specie di righello verticale che posizionerò sul pezzo quando dovrò regolare l'altezza del piano.
Vi lascio con questo breve video e spero abbiate gradito questa guida.
miticooooooooo
RispondiEliminamiticooooooo
RispondiEliminache cuscinetti hai usato?
RispondiEliminaho usato cuscinetti per skateboard 8x22x7
Eliminaciao
scusa ma i file stl dove li trovo?
EliminaSalve, sono un progettista, e ho visto anche un particolare da me progettato in un file precedente (il fondello 3 fori che dovrebbe avere uno spessore da 1.6 mm o se in inox da 1.5), ma voglio solo complimentarmi per il blog, i suoi progetti ma più ancora per la persona e professionista che è lei, vero e senza fini di lucro dettaglia tutto. (in internet non esiste Italiano che ha fatto un dettaglio del genere, al contrario centinaia di presunti maker che copiano e vendono magliette tutorial di arduino e varie, prendendo i file da altri. Lei andrebbe strasupportato, anzi mi domando come mai non ha un'azienda. Complimenti ancora - Antonio LC
RispondiEliminaSpettacolare... ma se volessi acquistarlo? per l'assemblaggio ci penserei io, mo non ho la stampante 3d per crearmi i supporti. Grazie
RispondiEliminaCiao, mi dispiace ma non riesco ad accontentarti. Il progetto è facilmente realizzabile anche senza i pezzi stampati in 3D, puoi fare tutto con gli angolari di alluminio. In alternativa online ci sono molti siti che offrono servizio di stampa 3D e la qualità è 1000 volte quella della mia vecchia stampante.
Eliminaciao
Ciao Mirco,
RispondiEliminauna domanda: non è che hai qualche dato empirico di distanze?
Io avrei in particolare l'esigenza di tagliare compensato 3-4-5 mm.
Ci riesco anche adesso, solo che il taglio mi viene bruciato, ma soprattutto storto (le pareti del taglio, non sono perpendicolari al piano).
Ciao, il punto focale del taglio alla massima potenza è di 50mm e se ti taglia storto significa che le lenti non sono allineate.
EliminaSe ti brucia i pezzi devi abbassare la potenza, io ad esempio taglio un compensato da 3 mm con meno della metà della potenza e quando smette di tagliare e inizia a bruciare devo registrare le lenti.
ciao
ciao ho costruito anche io con barre e angolari , l'elettronica è arduino + sield funzione tutto, meno che i FC, ma non è un problema. sto aspettando che mi arrivi la testa laser da 3500 mW, ma ad oggi non ho ancora chiaro il collegamento che devo fare, avresti suggerimenti?
RispondiEliminaciao, perdona la domanda... non ho capito se arduino l'hai utilizzato per comandare il piano regolabile o che altro.
Eliminasaluti
ciao potresti costruire per me Questo progetto che riguarda un upgrade che hai fatto alla Laser K40 che si tratta di un piano di lavoro regolabile elettricamente. Quanto mi costa compreso spedizione ,fammi sapere grazie
RispondiEliminaCiao, mi dispiace ma non realizzo progetti conto terzi per questione di tempo.
Eliminabuona giornata
Ciao Mirco, sarei interessato a farmi stampare i pezzi 3D per la costruzione del piano di lavoro. Mi puoi far avere i file stl? Come li posso scaricare? Non li ho trovati nella sezione download del tuo blog. Comunque complimenti per le tue capacità! Sono davvero invidiabili, non solo per la bravura nel mettere in pratica, quanto per la genialità delle soluzioni! Sei grande
RispondiEliminaciao Giuseppe, qualcosa dovrei avere, ti mando tutto quello che ho.
Eliminati chiederei di scrivermi dalla sezione contatti di questo blog così mi arriva il tuo indirizzo email al quale poi inviarti il materiale.
saluti
Ciao complimenti per il lavoro! Saresti così gentile da dare le quote finite della tua opera ? Sul disegno non vedo la profondità.. non in porta la quota in z , 350x? Grazie
RispondiEliminaciao, scrivimi dalla pagina contatti di questo blog così posso rispondere alla tua email inviandoti i file. ciao
Elimina
